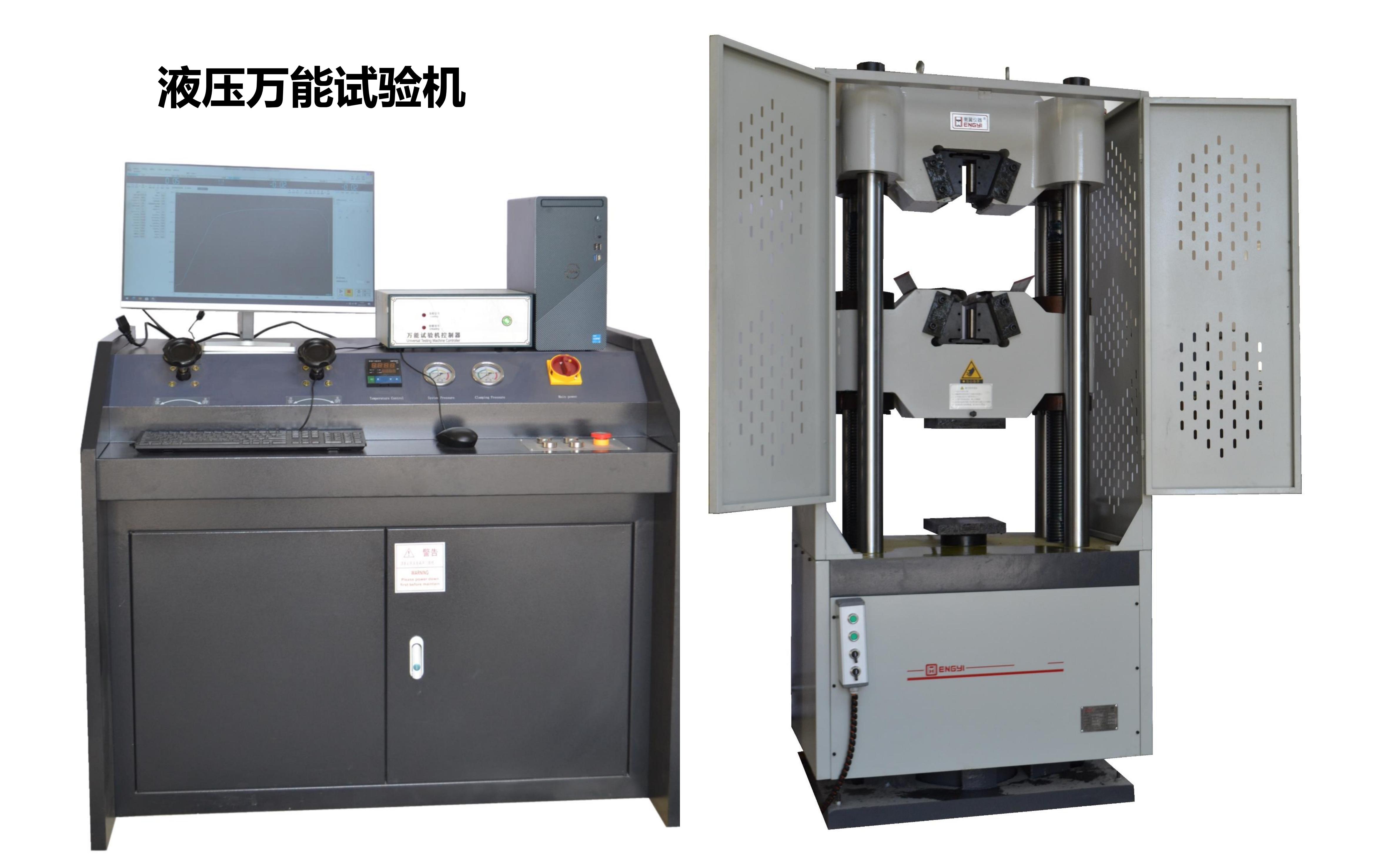

電液伺服液壓萬能試驗機是一種結合液壓動力與電液伺服控制技術的高精度材料測試設備，可通過更換夾具實現拉伸、壓縮、彎曲等多種力學性能試驗，廣泛應用于金屬、非金屬等材料檢測領域。 一、主要特點 載荷容量大：這是其顯著的優勢。載荷范圍通常從幾十kN到幾千kN，甚至上萬kN，能夠完成電機驅動試驗機無法勝任的大噸位試驗。 剛性高，耐用性強：采用堅固的機架和液壓缸，結構穩定，抗過載能力強，壽命長，特別適合在惡劣的工業環境中使用。 試件適應性強：擁有寬敞的試驗空間，可以測試尺寸較大或形狀怪異的構件。 購置成本相對較低：在同等噸位下，其成本通常低于高性能的電子萬能試驗機。 二、核心結構組成 主機框架：通常為雙空間（上空間用于拉伸，下空間用于壓縮/彎曲）或四立柱結構，提供剛性支撐。 液壓油源：包括電機、油泵、油箱、閥塊等，是設備的“心臟"，為整個系統提供穩定、高壓的液壓油。 電液伺服閥：核心控制元件，接收控制器的指令信號，精確調節進入作動缸的液壓油流量和方向。 作動缸：將液壓能轉化為機械能，輸出試驗所需的力。 控制器與測量系統： 力傳感器：精確測量施加在試樣上的力。 位移傳感器：測量橫梁或活塞的位移。 電子引伸計：直接夾持在試樣上，精確測量微小的變形量，用于計算彈性模量等參數。 伺服控制器：接收傳感器反饋，并與設定值比較，實時調整伺服閥，形成閉環控制。 計算機與軟件：用于設置試驗參數、控制試驗過程、實時顯示曲線（力-位移、應力-應變等）、數據采集與處理、生成報告。
三、主要應用場景 金屬材料：鋼筋、鋼絞線、型材、鑄件等的拉伸、壓縮、彎曲、剪切試驗。 建筑材料：混凝土、水泥塊、磚、石材等的抗壓強度測試。 構件與零部件：汽車零部件、工程機械部件、桁架等的靜態載荷測試。 高分子材料與復合材料：在需要大噸位測試時（如大型復合材料板材的壓縮），也會用到。 四、主要技術參數： 額定載荷試驗力：300KN, 600kN, 1000kN, 2000kN 等，根據您測試的強材料來選擇。 型號：HY(WE)30060-300KN，HY(WE)60060-600KN，HY(WE)100060-1000KN，HY(WE)200060-2000KN 試驗力測量范圍： 2%~100%FS（滿量程），范圍越寬，在不同量程下精度越高。 示值精度: ±0.5% 拉伸/壓縮空間: 600mm 活塞行程: 150mm 位移測量精度：分辨率通?？蛇_ 0.01mm。 變形測量精度：使用引伸計，精度通常優于 ±0.5% 控制方式：力、位移、變形（應變）的閉環控制及多種控制方式的平滑切換。 試樣范圍：夾持范圍涵蓋圓試樣（Φ10-Φ40mm）、扁試樣（0-15mm）及非金屬材料（如混凝土、木材） 環境適配?：可集成高溫爐、低溫箱等裝置，擴展材料在不同溫濕度條件下的力學性能測試? 計算機與軟件：用于設置試驗參數、控制試驗過程、實時顯示曲線（力-位移、應力-應變等）、數據采集與處理、生成報告。 主機外形尺寸:880×580×2260 重 量:3500kg
|
